배터리 대신 USB 전원으로 스마트 태그를 작동시키고 싶으신가요?
이번에는 Cyack Lab의 USB Type-C 지원 더미 코인 셀 「DB-R2032U」를 사용하여 스마트 태그를 USB 전원으로 작동시키는 방법을 소개합니다.
DB-R2032U란?
DB-R2032U는 CR2032 크기의 더미 코인 셀에 USB Type-C 커넥터가 기본으로 탑재된 제품입니다.
약 0.1mm 두께의 초박형 배선을 사용하여 기기에 장착할 때 필요한 가공이나 개조를 최소화할 수 있습니다.
- 배선 길이: 약 8cm
- 배선 폭: 약 3mm
- 배선 두께: 약 0.1mm
스마트 태그를 USB 전원으로 구동하는 방법

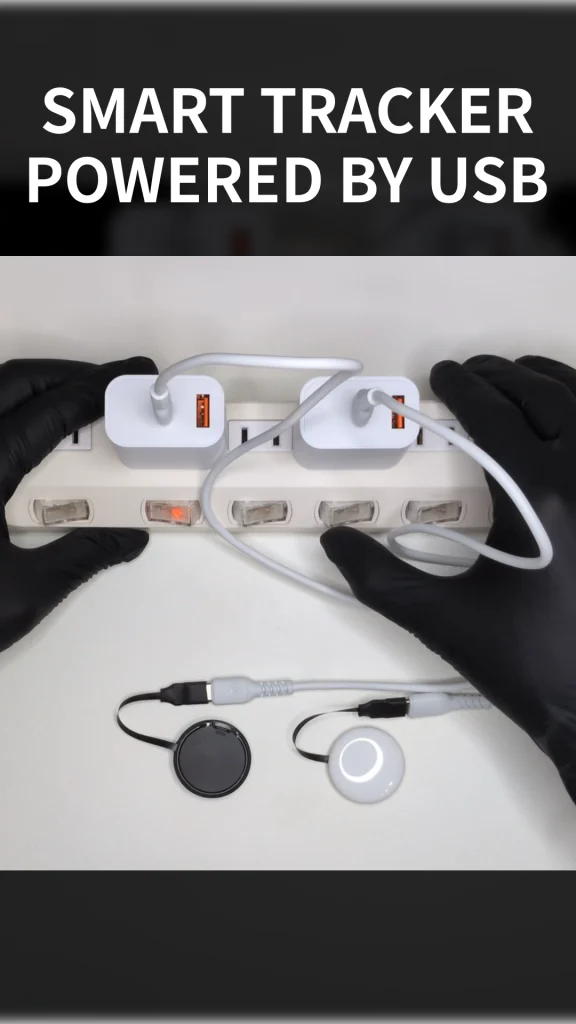

이번에 소개하는 과정은 영상에서도 간단하게 정리되어 있습니다.
1. 기존 코인 셀 제거하기
먼저 스마트 태그에 들어 있는 기존 CR2032 코인 셀을 제거합니다.
2. DB-R2032U 장착하기
CR2032 대신 더미 코인 셀 DB-R2032U를 장착합니다.
3. 필요에 따라 커버 가공하기
이번 설치에서 중요한 포인트입니다.
케이스의 형태에 따라 커버를 그대로 닫으면 배선이 심하게 꺾일 수 있습니다.
배선을 완만하게 구부리는 것은 가능하지만, 날카로운 각도로 접거나 케이스에 끼이게 하면 배선 단선이나 쇼트의 원인이 될 수 있습니다.
따라서 배선이 무리 없이 외부로 빠져나갈 수 있도록 경로를 확보합니다.
AirTag 가공 예시
AirTag에서는 플러스 단자의 접촉 부분을 피하면서 아래 그림의 화살표로 표시된 커버 부분을 줄로 가공하여 배선이 지나갈 수 있는 경로를 확보했습니다.
OTag 가공 예시
OTag에서는 커버에 원래 마련되어 있는 스위치 부분의 홈과 케이스 측 스위치 위쪽 부분을 줄로 가공하여 배선이 지나갈 수 있는 경로를 확보했습니다.
4. 커버를 닫고 USB Type-C 전원 연결하기
배선이 지나갈 수 있는 경로를 확보한 후 커버를 닫고, DB-R2032U의 USB Type-C 커넥터에 전원을 연결합니다.
이제 스마트 태그를 USB 전원으로 작동시킬 수 있습니다.
사용 시 주의사항
이번에 소개한 가공 및 개조 방법은 하나의 예시입니다.
가공이나 개조 작업 시 배선 단선이나 쇼트가 발생하지 않도록 충분히 주의하고, 본인의 책임하에 작업해 주세요.
또한 가공이나 개조로 인해 제조사의 보증이 무효화되거나 방수·방진 성능이 저하될 수 있습니다.
마무리
이번에 소개한 DB-R2032U는 Cyack Lab 온라인 스토어에서 판매하고 있습니다.
온라인 스토어 바로가기
제품 사양 및 자세한 정보는 DB-R2032 시리즈 제품 페이지와 데이터시트를 참고해 주세요.
DB-R2032 제품 페이지
DB-R2032 데이터시트
